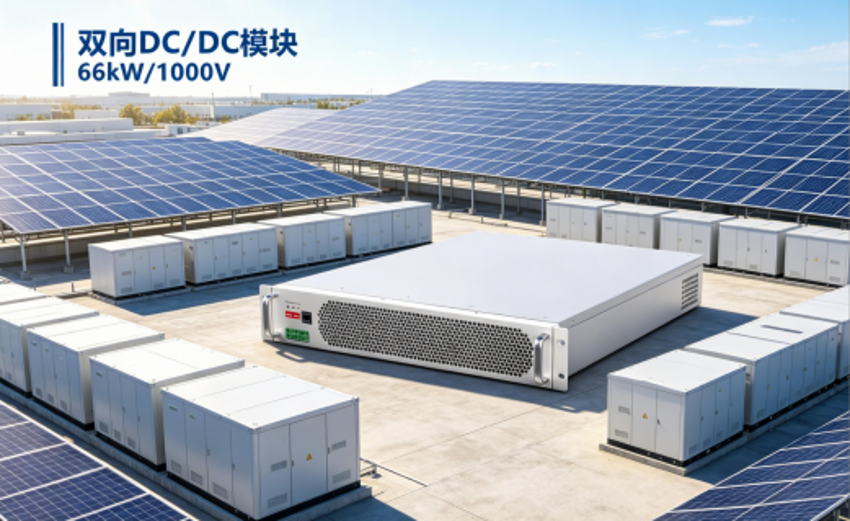

双向DC/DC模块 66kW/1000V
需要协助购买?
需要协助购买?
产品概述
双向DCDC模块用于两种直流电压之间的电压转换，且两侧直流电压在规格范围内升降压自适 应调整。该模块采用全SiC器件，转换效率高达
99%；支持RS485/CAN/Ethernet/干接点通信，方便与第三方设备进行通讯和控制
产品优势
适配多元场景
●两侧直流电压范围宽，支持 180 ~ 1000Vdc，兼容性强，适用场景多
●两侧直流电压可高可低，升降压自适应调整
●采用交错并联技术，降低直流纹波电流，提升电池寿命
更高效率
●采用第三代功率半导体 SiC 器件，最高效率 99%，工商储项目回本周期短收益率更高
| 产品名称 | 双向DCDC模块 |
|---|---|
| 产品型号 | BDC66K102 |
| 直流侧A参数 | |
| 电压范围 | 180 ~ 1000Vdc |
| 最低电压 | 180Vdc |
| 额定电压 | 350Vdc |
| 最高电压 | 1000Vdc |
| 满载电压范围 | 350Vdc~1000Vdc |
| 额定电流 | 189A |
| 直流侧B参数 | |
| 电压范围 | 180Vdc ~ 1000Vdc |
| 最低电压 | 180Vdc |
| 额定电压 | 350Vdc |
| 最高电压 | 1000Vdc |
| 满载电压范围 | 350Vdc~1000Vdc |
| 额定电流 | 189A |
| 额定功率 | 66kW |
| 保护特性 | |
| 保护特性 | 过压保护、欠压保护、过流保护、高压侧短路保护、过温保护、绝缘阻抗检测、浪涌保护、直流反接保护等 |
| 系统参数 | |
| 拓扑结构 | 非隔离 |
| 防护等级 | IP20 |
| 储存温度 | -40 ~ 75℃ |
| 工作温度 | -30 ~ 60℃(>45℃过温降额) |
| 湿度 | 0%RH ~ 95%RH,无冷凝 |
| 海拔高度 | 4000m(2000m以上降额使用) |
| 噪声 | ≤65dB |
| 尺寸(宽*深*高) | 440*535*86mm(不含挂耳和把手) |
| 重量 | 13Kg |
| 冷却方式 | 智能风冷 |
| 通讯接口 | RS485、CAN、Ethernet、干接点 |
| 符合标准 | GB/T 34120-2023,GB/T 34133-2023,EN62477,EN/IEC 61000 |
