储能变流器PCS模块125KW/1000 V
需要协助购买?
需要协助购买?
产品概述
该储能变流器模块采用SiC器件 ，实现交流与直流的双向变换，效率高 ，且变换器能 量双向流动 ，充放电自动转换；支持并离网与模块 并联功能；支持
RS485/CAN/Ethernet/干 接点通信 ，方便与第三方设备进行通讯和控制。

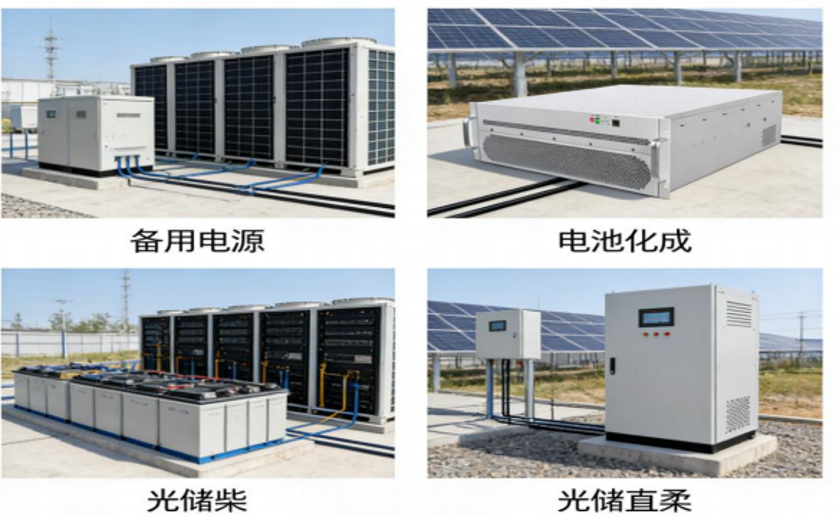

该电源广泛应用于削峰填谷，光储直柔，光 储柴等诸多领域，是工商业储能的首选产品。
产品优势
更安全可靠
●支持的直流电压范围更宽， 600～950Vdc, 能适配多 种Ah电池系统●DSP+CPLD 的全数字控制，多重多级的软硬 件过流、过压、过温保护 , 安全可靠
●电池一簇一管理，一簇一优 化
稳， 靠 ，环境适 适应能 力强
更智能友好
●支持恒压、恒流、恒功率运行模式
●支持纯并网、纯离网、并离网切换(搭配STS 模 块 ) 等 工 作 模 式
更高效率
第三代功率半导体SiC器件 ，最高效率98.7 % , 相 比 传 统 的 IGBT整 机效率更高 ， 产品损耗低 ， 省电费 ， 工 商 储 项 目 回 本 周 期短 ，收益率更高
| 产品名称 | 125kW储能变流器模块 | |
|---|---|---|
| 产品型号 | BM125K950 | BM125K950-NA |
| 直流侧参数 | ||
| 直流电压范围 | 600~950Vdc @400Vac | 720~950Vdc @480Vac |
| 满载直流电压范围 | 630 ~ 950Vdc @400Vac | 720 ~ 950Vdc @480Vac |
| 额定电流 | 198A | 165A |
| 额定功率 | 125kW | |
| 交流侧参数(并网) | ||
| 额定电网电压 | 400Vac | 480Vac |
| 电网电压范围 | 320 ~ 460Vac,320 ~ 400Vac线性降额 | 440 ~ 520Vac |
| 频率范围 | 50/60Hz(-5 ~ 5)Hz | |
| 电压制式 | 三相五线(3W+N+PE) | |
| 额定功率 | 125kW | |
| 额定电流 | 180A | 150A |
| 功率因素范围 | 0.99/-1 ~ 1 | |
| 电流谐波 | <3%，满载 | |
| 过载能力 | 1.1倍长期 | |
| 直流分量 | ≤0.5% | |
| 最大转换效率 | 98.70% | |
| 充放电转换时间 | <50ms | |
| 交流侧参数(离网) | ||
| 额定输出电压 | 400Vac | 480Vac |
| 额定输出功率 | 125kW | |
| 额定输出频率 | 50/60Hz | |
| 最大视在功率输出 | 137.5kVA | |
| 最大输出电流 | 198A | 165A |
| 输出 THD u | ≤3%(线性负载) | |
| 保护特性 | ||
| 保护特性 | 过欠压保护、过流保护、短路保护、过温保护、防孤岛保护、浪涌保护、直流反接保护、绝缘阻抗检测等 | |
| 系统参数 | ||
| 工作温度 | -30 ~ 60℃,45℃以上输出功率降额 | |
| 储存温度 | -40 ~ 75℃ | |
| 湿度 | 0%RH ~ 95%RH,无冷凝 | |
| 海拔高度 | 4000m(2000m以上开始降额使) | |
| 噪声 | ≤73dB | |
| 尺寸(宽*深*高) | 500*675*200mm(W*D*H,不含挂耳和把手) | |
| 重量 | 50Kg | |
| 防护等级 | IP20 | |
| 冷却方式 | 独立风道，智能风冷 | |
| 通讯接口 | RS485,CAN,Ethernet,干接点 | |
| 符合标准 | GB/T 34120-2023,GB/T 34133-2023,EN 62477,EN/IEC61000 | |
