双向高频隔离ACDC模块 30KW
需要协助购买?
需要协助购买?
产品概述
该电源广泛应用于削峰填谷，光储直柔 ，光储柴等诸多领域，
是工商业储能的首选产品。
ACDC 模块采用高频隔离架构 ， 是一款专为中小型工商业储能系 统量身打造的模块化变流器产品 ，支持并网、离网运行 ，该模块支 持双向能量流动、超宽范围电池 电压 ，与不同类型电池搭 配使
用 ，满足不同应用场景的需求 ， 兼容标准机柜的宽度、热插拔功 能易于维护方便。

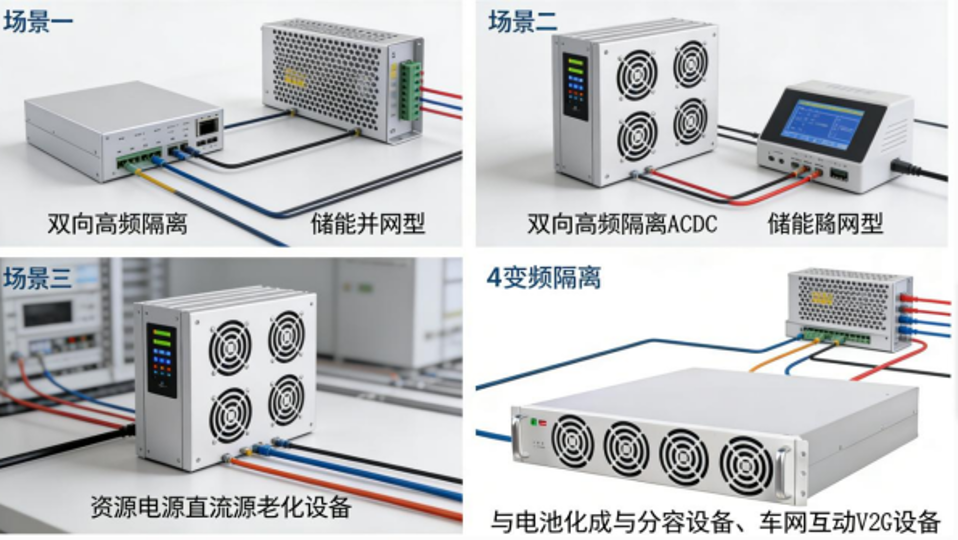

该电源广泛应用于中小工商 业储能(基站/台区等),应急电源 及设备老化等诸多领域 ，是需
要能源双向流动应用行业的首选 产品。
产品优势
更安全可靠
●采用高频隔离，安全性更高
●DSP+CPLD 全数字化控制
●直流侧电压连续可调，无继电器 串并联切换
更智能友好
●超宽电压范围
●智能风扇调速，降低功耗和噪音
灵活配置
模块化设计，易于维护
● 支持多模块并联扩容
● 搭配STS模块支持并离网无缝切换切换时间≤10ms
| 产品名称 | 双向电源模块 | ||
|---|---|---|---|
| 产品型号 | BIM1K100 | BIM300200 | |
| 充电部分 | |||
| 交流侧参数 | 额定电网电压 | 400Vac(380/400/415Vac可设) | |
| 电网电压范围 | 304Vac ~ 485Vac | ||
| 电网电压频率 | 50/60±5%(50Hz/60Hz两种模式自适应) | ||
| 电压制式 | 三相四线(3W+PE)/三相五线(3W+N+PE)可选 | ||
| 输入电流 | ≤57A | ||
| 功率因素 | ≥0.99,满载 | ||
| 电流谐波 | < 3 %, 满载 | ||
| 电池侧参数 | 输出电压 | 200 ~ 1000V DC,额定300V DC | 100 ~ 300V DC,额定150V DC |
| 输出额定电流 | 100A Max | 200A Max | |
| 额定功率 | 30kW | ||
| 充电效率 | 95%Max | ||
| 稳压精度 | ±0.5% | ||
| 稳流精度 | ±1% | ||
| 纹波系数 | <1%Vo | ||
| 放电部分 | |||
| 电池侧参数 | 电池电压范围 | 200 ~ 1000VDC,额定500VDC | 100 ~ 300VDC,额定150VDC |
| 放电电流 | 100A Max | 200A Max | |
| 交流侧参数 | V2G(并网放电) | ||
| 电网电压范围 | 304Vac ~ 485Vac | ||
| 电网电压频率 | 50/60±10%(50Hz/60Hz两种模式自适应) | ||
| 输出功率 | 30kW | ||
| 效率 | 95%Max | ||
| V2L(离网放电) | |||
| 负载电压频率 | 50/60Hz | ||
| 负载电压调整率 | 380/400/415Vac±1% | ||
| 电压畸变率 | ≤3% | ||
| 不平衡度 | 100% | ||
| 输出功率 | 30kVA Max,三相输出; 10kVA Max,单相输出 | ||
| 其他性能 | |||
| 其他参数 | 保护功能 | 过欠压保护、过流保护、短路保护、过温保护、直流反接保护 | |
| 工作温度 | -30 ~ 65℃,55℃以上输出功率降额 | ||
| 储存温度 | -40 ~ 70℃ | ||
| 噪声 | <60dB | ||
| 尺寸(宽*深*高) | 440*459*86mm | ||
| 重量 | 20.5Kg | 21Kg | |
| 防护等级 | IP20(单模块) | ||
| 冷却方式 | 智能调速, 强制风冷 | ||
| 认证标准 | 性能/安规/环境/EMC | 同时满足充电桩与储能变流器的标准, 即: GB/T 34120-2023,GB/T 34133-2023,NB/T 33001-2018,NB/T 33008-2018 | |
